SFP -modul: Det vigtigste link til netværkskommunikation

I dagens digitale tidsalder har den hurtige udvikling af netværkskommunikation gjort effektiv datatransmission nøglen. Bag dette, SFP -modul , som en vigtig komponent i netværksudstyr, spiller en uundværlig rolle. Med sin unikke præstation og egenskaber har det lagt et solidt fundament for at opbygge højhastigheds og stabile netværksforbindelser.

1. Hvad er SFP -modul?

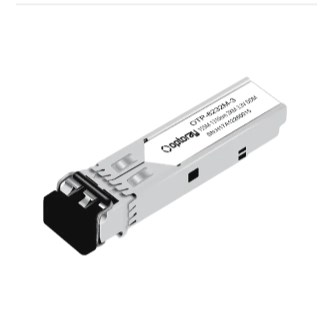

SFP, det vil sige lille formfaktor-pluggable. Per definition er det et optisk modul, der følger specifikke standarder, hovedsageligt brugt til at realisere den gensidige konvertering af optiske signaler og elektriske signaler mellem netværksenheder. Dette modul er lille i størrelse, normalt kun størrelsen på en tommelfinger, men den indeholder kraftfulde funktioner.

Fødselen af SFP -modul kan betragtes som en vigtig innovation inden for netværkskommunikation. Før det dukkede op, var GBIC (Gigabit Interface Converter) en mere almindeligt anvendt netværksforbindelseskomponent. Imidlertid er GBIC -modulet stort i størrelse og har visse begrænsninger i forbedring af havens havnetæthed. Fremkomsten af SFP -moduler har løst dette problem godt. Dens størrelse reduceres med cirka halvdelen sammenlignet med GBIC -moduler, der muliggør mere end det dobbelte af antallet af porte, der skal konfigureres på det samme enhedspanel, hvilket forbedrer portens havetæthed og letter udvidelsen og opgraderingen af netværket. ​

2. Arbejdsprincip for SFP -moduler
Arbejdsprincippet for SFP -moduler er baseret på optisk kommunikationsteknologi. I den transmitterende ende konverterer det det elektriske signal fra netværksenheden til et optisk signal og transmitterer det gennem optisk fiber. Specifikt er det elektriske signal først input til kørekredsløbet inde i modulet. Efter kørekredsløbsprocesserne og forstærker det elektriske signal, styrer det laseren for at konvertere det elektriske signal til det tilsvarende optiske signal og sender derefter det optiske signal ud gennem den optiske fiber. ​

I den modtagende ende er processen det modsatte. Fotodetektoren i SFP -modulet er ansvarlig for at modtage det optiske signal fra den optiske fiber og omdanne det til et elektrisk signal. Derefter forstærkes det elektriske signal af forforstærkeren og formes og gendannes derefter af det efterfølgende behandlingskredsløb, og til sidst udsendes det behandlede elektriske signal til netværksenheden.

III. Klassificering af SFP -moduler
(I) Klassificering efter hastighed
100Base SFP: Repræsenterer normalt transmissionshastigheden på 100 Mbps og 155 Mbps og er blevet vidt brugt i scenarier såsom Fast Ethernet, SDH/SONET og ATM. Med den hurtige udvikling af netværksteknologi er de fleste enheder imidlertid blevet opgraderet til 1G eller højere hastigheder, og kun et par leverandører leverer stadig denne type modul. ​
1000Base SFP: Også kendt som 1G eller Gigabit Rate Module er den mest populære transceiver -type inden for datakommunikation med mange leverandører på markedet og rige muligheder. ​
2G SFP: Inkluderer 2G Fiber Channel og 2,5 g transmissionshastigheder, der er egnede til 2x FC SAN -switches og SDH/SONET -udstyr. ​
10G SFP: Som en opgraderet version af SFP-modulet understøtter det datatransmissionssatser op til 10 Gbps og er blevet vidt brugt i applikationsscenarier med krav til høj båndbredde, såsom interne netværksforbindelser i datacentre, højprestationsberegning og andre felter. Dets udseende og størrelse er det samme som for almindelige SFP -moduler, men dens ydeevne er blevet markant forbedret. ​
25G SFP28: Det kan opnå højhastighedsdatatransmission på 25 Gbps, imødekomme den aktuelle efterspørgsel efter højere båndbredde for nogle nye applikationer og gradvist opstå i scenarier, såsom højhastighedsforbindelse i datacentre.
​
(Ii) Klassificering efter bølgelængde
850NM SFP: Det hører til et SFP-modul med flere mode med en typisk bølgelængde på 850Nm. På denne bølgelængde er signal transmissionsafstand af optisk fiber med flere mode relativt kort, generelt mindre end 2 km. Imidlertid fungerer det godt inden for kortdistance-applikationsscenarier med høj båndbredde, såsom korte afstandsforbindelser inden for datacentre. ​
1310nm SFP: Det er en almindelig bølgelængde-type for SFP-moduler med en enkelt tilstand. Optisk fiber med en enkelt tilstand med et SFP-modul på 1310 nm kan opnå en transmissionsafstand på mere end 2 km og bruges ofte til mellemstore og kortdistance-netværksforbindelser, såsom campusnetværksbackbone-links.
1550nm SFP: Også bølgelængden af et enkelt-mode SFP-modul sammenlignet med den 1310nm bølgelængde, har 1550NM bølgelængde lavere transmissionstab i enkelt-mode optisk fiber og en længere transmissionsafstand, som kan opnå langdistance-transmission af TENS eller endda hundreder af kilometer og er egnet til langdistance transmissionsscenarios, såsom bredt netværksnetværksforbindelse og Metropolitan-netværksnetværk. ​

(Iii) Klassificering efter transmissionsmedium
Multimode SFP: Understøtter multimode optisk fiber ledninger såsom OM1, OM2, OM3, OM4 og OM5. Ydelsen af multimodet optiske fibre af forskellige kvaliteter varierer. Jo højere karakter, jo bedre er ydelsen, såsom båndbredde og transmissionsafstand. Multimode SFP-moduler bruges ofte i kortdistance, høj båndbredde og omkostningsfølsomme netværksmiljøer, såsom virksomheds interne LAN'er og kortdistanseforbindelser inden for datacentre. ​

Enkelt-mode SFP: Velegnet til 9/125μm enkelt-mode optisk fiber (SMF) ledninger, som kan give den maksimale link transmissionsafstand. Generelt er dens typiske transmissionsafstand 10 km eller 20 km. I nogle specielle applikationsscenarier kan det endda nå 180 km. Det bruges ofte til langdistance-dataoverførsel med stor kapacitet, såsom sammenkobling af byens datacenter, brede netværksbackbone-links osv.
Kobberkabel SFP: Denne type modul bruger traditionelle kobberkabler, såsom netværkskabler eller DAC (direkte fastgørelseskabel) til at transmittere signaler. Sammenlignet med Optical Fiber Transmission er kobberkabel-SFP-moduler billigere og egnede til kortdistance, omkostningsfølsomme og lavhastighedstransmissionsscenarier, såsom kort afstandsenhedsforbindelser i nogle små virksomhedsnetværk. ​

Iv. Fordele ved SFP -moduler
(I) hot-swappable funktioner
SFP-modulet har hot-swappable funktion, hvilket betyder, at modulet under driften af netværksudstyr kan indsættes eller frakobles direkte uden at slukke for udstyrets kraft. Denne funktion bringer stor bekvemmelighed til vedligeholdelsen og opgraderingen af netværket, reducerer serviceafbrydelsestiden i høj grad forårsaget af nedetid på udstyr og forbedrer netværkets tilgængelighed og pålidelighed.

(Ii) Kompakt størrelse
SFP -modulet er lille i størrelse og har en høj portdensitet. Denne funktion gør det muligt for netværksenheder at give flere netværksgrænseflader inden for et begrænset rum og dermed imødekomme den voksende efterspørgsel efter netværksforbindelser. At tage switches som et eksempel kan switches ved hjælp af SFP -moduler give flere porte i den samme chassisstørrelse, hvilket gør netværksinstallationen mere fleksibel og effektiv, især egnet til scenarier såsom datacentre med begrænset plads. ​

(Iii) høj omkostningseffektivitet
På den ene side på grund af den store produktion af SFP-moduler er der mange leverandører på markedet og hård konkurrence, hvilket gør sin pris relativt overkommelig. På den anden side, når de opgraderer netværket, behøver brugerne kun at udskifte de tilsvarende SFP -moduler uden at udskifte hele netværksudstyret, hvilket i høj grad reducerer omkostningerne ved netværksopgraderinger.
​
(Iv) bred kompatibilitet
SFP-moduler følger en samlet multi-source-aftale (MSA), der gør det muligt for SFP-moduler, der er produceret af forskellige producenter, der kan bruges på netværksenheder med den samme grænseflade. Denne brede kompatibilitet giver brugerne mere fleksibilitet i valg af netværksenheder og moduler. Brugere kan vælge SFP-moduler af høj kvalitet af forskellige mærker i henhold til deres egne behov og budgetter uden at skulle bekymre sig om kompatibilitetsproblemer. På samme tid fremmer det også markedskonkurrence og fremmer den kontinuerlige fremme af SFP -modulteknologi og reduktion af omkostningerne.

V. Applikationsscenarier af SFP -moduler
(I) datacenter
I datacentre påtager SFP-moduler den vigtige opgave med højhastighedsdatatransmission og -udveksling. Et stort antal netværksforbindelser inden for datacentre, såsom mellem servere, mellem servere og kontakter og mellem switches, kan ikke adskilles fra SFP -moduler. For eksempel bruges 10G SFP-moduler ofte til højhastighedslinkforbindelser mellem kerneafbrydere og aggregeringsafbrydere inden for datacentre for at imødekomme behovene for hurtig udveksling og transmission af massive data inden for datacentre; Mens 25G SFP28-moduler bruges i nogle datacenterscenarier med højere båndbreddebehov, såsom forbindelsen mellem højprestansberegningsklynger og lagringsenheder, for at sikre, at data kan overføres på en højhastighed og stabil måde og for at sikre effektiv drift af datacentre. ​

(Ii) Enterprise Network
I Enterprise Networks spiller SFP -moduler også en nøglerolle. Fra kontornetværket inden for virksomheden til campusnetværket bruges SFP -moduler til at opnå forbindelser mellem forskellige enheder. For eksempel kan et 1G SFP -modul i et virksomhedscampusnetværk bruges til at forbinde gulvafbrydere og kerneafbrydere i en kontorbygning til at bygge et stabilt og pålideligt campusnetværks rygradslink; Mens det er inde i kontoret, kan et SFP-modul med flere mode bruges til at forbinde desktopcomputere og adgangsafbrydere til at imødekomme medarbejdernes daglige kontorbehov til netværksbåndbredde.

(Iii) Telekommunikationsnetværk

Inden for telekommunikationsnetværk er SFP-moduler vigtige komponenter til opnåelse af langdistance-dataoverførsel med høj kapacitet. Backbone Networks and Metropolitan Area Networks of Telecommunications Operators kræver langdistance datatransmission og udveksling. SFP-moduler med en enkelt tilstand er blevet det første valg i telekommunikationsnetværk på grund af deres langdistance transmissionsfordele. Enkelt-mode SFP-moduler med en bølgelængde på 1550Nm bruges ofte til netværksforbindelser mellem forskellige byer i telekommunikations-rygrad-netværket for at opnå tværregional datatransmission; Og i Metropolitan Area Network bruges SFP-moduler også vidt i forbindelse med forbindelser mellem forskellige lokal-ende-enheder for at sikre, at telekommunikationsnetværket stabilt og effektivt kan give brugerne forskellige kommunikationstjenester såsom stemme, data og video. ​

Som en nøglekomponent inden for netværkskommunikation spiller SFP-moduler en uerstattelig rolle i opbygningen af moderne højhastigheds og stabile netværk med deres unikke fordele og en bred vifte af applikationsscenarier. Når teknologien fortsætter med at gå videre, vil SFP -moduler fortsætte med at innovere og udvikle sig, hvilket yder større bidrag til yderligere forbedring af netværkskommunikationsteknologi.
