SFP -moduler: Tænker trafikstrømmen af moderne netværk

I. Introduktion til SFP -moduler

A. Hook: rygraden i moderne netværk

I det komplicerede web af moderne digital kommunikation, hvor data flyder med lysets hastighed, er der usungne helte, der arbejder utrætteligt bag kulisserne. Blandt disse Lille formfaktor pluggable (SFP) modul Skiller sig ud som en kritisk komponent, der roligt muliggør den højhastighedsforbindelse, der driver alt fra store datacentre til din daglige internetoplevelse. Ofte overset, er disse kompakte transceivere i det væsentlige rygraden i moderne netværk.

B. Hvad er et SFP -modul?

Et SFP-modul er et kompakt, varmt pluggable optisk transceiver, der bruges til både telekommunikation og datakommunikationsapplikationer. Dets primære formål er at konvertere elektriske signaler til optiske signaler (og vice versa) for at lette dataoverførsel over fiberoptiske kabler eller tilvejebringe kobberforbindelse.

1. Definition og formål : I sin kerne er et SFP -modul en miniature Gigabit Interface Converter (GBIC), der tillader netværksenheder som switches, routere og netværksgrænsefladekort (NIC'er) at oprette forbindelse til forskellige fiberoptiske kabler eller kobberkabler. Det fungerer som en grænseflade, hvilket gør det muligt for data at rejse over forskellige fysiske medier.

2. Nøgleegenskaber :

Hot-pluggable : SFP'er kan indsættes i eller fjernes fra en netværksenhed uden at tænde systemet ned, minimere nedetid og forenkle vedligeholdelse.
Kompakt : Deres lille størrelse giver mulighed for høj portdensitet på netværksudstyr, hvilket gør dem ideelle til rumbegrænsede miljøer.
Alsidig : SFPS understøtter en lang række netværksstandarder, datahastigheder og afstande, hvilket gør dem tilpasningsdygtige til forskellige netværksbehov.

C. Kort historie og evolution (fra GBIC til SFP og videre)

SFP -modulet fremkom som en efterfølger for den større Gigabit Interface Converter (GBIC) transceiver. Mens GBIC'er var effektive, begrænsede deres voluminøse størrelse portdensitet på netværksudstyr. Industriens skub for miniaturisering og højere effektivitet førte til udviklingen af SFP, der tilbød den samme funktionalitet i et markant mindre fodaftryk. Denne udvikling markerede et centralt øjeblik, hvilket gjorde det muligt for netværksproducenter at designe mere kompakte og kraftfulde enheder. SFP's succes banede vejen for endnu hurtigere og mere avancerede transceivere som SFP, QSFP og OSFP, der hver skubbede grænserne for datatransmissionshastigheder.

D. Betydning i dagens netværksinfrastruktur

I en æra defineret af massivt dataforbrug og efterspørgslen efter øjeblikkelig kommunikation kan betydningen af SFP -moduler ikke overdrives. De er grundlæggende for:

Skalerbarhed : Aktivering af netværk kan let udvide og tilpasse sig voksende datakrav ved blot at bytte moduler.
Fleksibilitet : Tilladelse af en enkelt netværksenhed til at understøtte forskellige typer forbindelser (f.eks. Kort rækkevidde fiber, langtrækkende fiber eller kobber) ved at ændre SFP.
Pålidelighed : Tilvejebringelse af robuste og højtydende forbindelser, der er vigtige for kritiske applikationer i datacentre, virksomhedsnetværk og telekommunikation.

Uden disse små, men alligevel kraftfulde, komponenter, ville de højhastigheds, fleksible og effektive netværk, vi stoler på dagligt, simpelthen ikke være mulig.

Ii. Forståelse af SFP -modul Basics

A. Anatomi af et SFP -modul

På trods af sin lille størrelse er et SFP -modul et sofistikeret stykke teknik, der omfatter flere afgørende komponenter, der fungerer sammen for at lette dataoverførsel.

1. Transceiver -komponenter (sender, modtager) : Hjertet af et SFP -modul ligger i dets transceiverkomponenter. På den ene side er der en Sender (TX), der konverterer elektriske datasignaler til optiske lysimpulser ved hjælp af en laserdiode (til fiberoptik) eller elektriske signaler til kobber. På den anden side en modtager (RX) registrerer disse indkommende optiske lysimpulser eller elektriske signaler og konverterer dem tilbage til elektriske datasignaler, som netværksenheden kan forstå. Denne dobbelte funktionalitet er grunden til, at de ofte omtales som "transceivere."

2. Elektrisk grænseflade : Dette er den del af SFP -modulet, der tilsluttes direkte til værtsnetværksenheden (f.eks. En switchport). Det består af en række stifter, der etablerer den elektriske forbindelse, hvilket gør det muligt for SFP at modtage strøm- og udvekslingsdatasignaler med enhedens kredsløb. Denne grænseflade overholder specifikke standarder for at sikre interoperabilitet.

3. Optisk interface (LC Connector) : For fiberoptiske SFP'er er den optiske grænseflade, hvor det fiberoptiske kabel forbinder. Den mest almindelige forbindelsestype, der bruges til SFP -moduler, er LC (Lucent Connector) . LC-stik er små-formfaktorstik, der er kendt for deres kapacitet med høj densitet og pålidelig ydelse, hvilket gør dem ideelle til det kompakte design af SFP-moduler. De har typisk en låsemekanisme for at sikre en sikker forbindelse.

4. Digital Diagnostic Monitoring (DDM) / Digital Optical Monitoring (DOM) : Mange moderne SFP -moduler er udstyret med DDM- eller DOM -kapaciteter. Denne funktion gør det muligt for netværksadministratorer at overvåge realtidsparametre for SFP, såsom optisk udgangseffekt, optisk indgangseffekt, temperatur, laserbiasstrøm og transceiverforsyningsspænding. DDM/DOM er uvurderlig til netværksstyring, hvilket muliggør proaktiv fejlfinding, præstationsovervågning og forudsigelig vedligeholdelse og forbedrer derved netværkspålidelighed.

B. Hvordan SFP -moduler fungerer

Det operationelle princip for et SFP -modul drejer sig om effektiv konvertering og transmission af signaler.

1. Signalkonvertering (elektrisk til optisk og vice versa) : Når data skal sendes fra en netværksenhed over et fiberoptisk kabel, føres de elektriske datasignaler fra enheden ind i SFP's sender. Senderen konverterer disse elektriske signaler til lette pulser (ved hjælp af en VCSEL- eller DFB -laser til fiber SFP'er eller specifikke elektriske signaler til kobber -SFP'er). Disse lette pulser kører derefter gennem det fiberoptiske kabel. I den modtagende ende registrerer et andet SFP -moduls modtager disse lysimpulser og konverterer dem tilbage til elektriske signaler, som derefter overføres til den tilsluttede netværksenhed.

2. Rolle i datatransmission over fiberoptiske kabler : SFP'er er afgørende formidlere i fiberoptiske netværk. De muliggør den højhastighedsoverførsel med lang afstand, som ville være umulig med traditionel kobberkabling ud over visse længder. Ved at konvertere elektriske signaler til lys overvinder de begrænsningerne i elektrisk resistens og elektromagnetisk interferens, hvilket giver mulighed for robust og hurtig datarrøm over store afstande inden for datacentre, mellem bygninger eller endda på tværs af byer.

C. Nøglefordele ved SFP -moduler

Den udbredte vedtagelse af SFP -moduler skyldes stort set de betydelige fordele, de tilbyder i netværksdesign og drift.

1. Fleksibilitet og skalerbarhed : SFP'er giver enestående fleksibilitet. En enkelt netværksafbryder kan understøtte forskellige typer forbindelser (f.eks. Kortovertrækket multimodefiber, langdistancetilstandsfiber eller kobberethernet) ved blot at udfylde sine SFP-porte med de relevante moduler. Denne modularitet gør det muligt for netværk let at skalere og tilpasse sig ændrede krav uden at skulle erstatte hele netværksenheder.

2. Omkostningseffektivitet : Ved at give netværksadministratorer mulighed for kun at købe de specifikke transceivere, der er nødvendige til aktuelle applikationer, reducerer SFP'er de første hardwareomkostninger. Desuden forenkler deres varmpluggable natur- og DDM-kapaciteter vedligeholdelse og fejlfinding, hvilket fører til lavere driftsudgifter over tid.

3. Hot-Swappable Nature : Som nævnt kan SFP'er indsættes eller fjernes, mens netværksenheden er i drift. Denne "hot-swappable" -funktion minimerer netværks nedetid under opgraderinger, udskiftninger eller fejlfinding, hvilket sikrer kontinuerlig tilgængelighed af service.

4. Standardisering (MSA - Multi -source -aftale) : Design og funktionalitet af SFP-moduler styres af en multi-source-aftale (MSA). Denne brancheomfattende aftale sikrer, at SFP'er fra forskellige producenter er interoperable, hvilket forhindrer leverandørlock-in og fremmer et konkurrencedygtigt marked. Denne standardisering er en stor fordel, der giver brugerne en lang række valg og sikrer kompatibilitet på tværs af forskellig netværksudstyr.

III. Typer af SFP -moduler

Alsidigheden af SFP -moduler tilskrives stort set det store udvalg af tilgængelige typer, der hver især er designet til at imødekomme specifikke netværkskrav vedrørende datahastighed, transmissionsafstand og fibertype. At forstå disse kategorier er afgørende for at vælge den passende SFP til en given anvendelse.

A. Kategorisering efter datahastighed

SFP -moduler er primært kategoriseret efter den maksimale datahastighed, de kan understøtte. Dette bestemmer deres egnethed til forskellige Ethernet -standarder.

Kategori	Datahastighed	Beskrivelse	Almindelige typer	Fiber/kabeltype	Typisk afstand
100Base (Fast Ethernet)	100 Mbps	Designet til hurtige Ethernet -applikationer, der bruges i ældre systemer eller specifikke industrielle applikationer.	100base-fx, 100base-lx	Multi-mode eller en-mode fiber	Op til 2 km (FX), op til 10 km (LX)
1000Base (Gigabit Ethernet)	1 Gbps	Den mest almindelige type, der er vidt brugt i virksomhedsnetværk og datacentre.	1000Base-SX	Multi-mode fiber (MMF)	Op til 550 meter
			1000Base-LX/LH	Enkelt-mode fiber (SMF)	Op til 10 km
			1000Base-Zx	Enkelt-mode fiber (SMF)	Op til 70-80 km
			1000Base-T	Kobber (RJ45)	Op til 100 meter

B. Kategorisering efter bølgelængde/afstand

Ud over datahastighed klassificeres SFP'er også efter bølgelængden af lys, de bruger, og den maksimale afstand, de kan dække.

Kategori	Bølgelængde/metode	Beskrivelse	Typisk brug
Kort rækkevidde (SR)	850 nm	Designet til kortere afstande over multi-mode fiber.	Intra-building, datacenterlink
Long-Rach (LR)	1310 nm	Designet til længere afstande over en-mode fiber.	Interbuilding, campusnetværk
Udvidet rækkevidde (er)	1550 nm	Tilbyder endnu større afstande over en-mode fiber.	Metropolitan Area Networks (MANS), Long-Haul Enterprise Connections

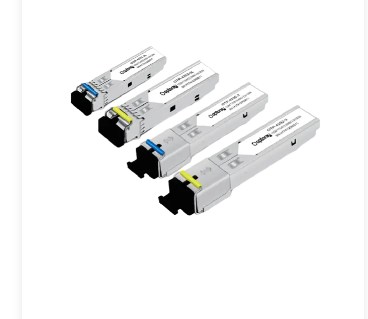

Bi-retningsbestemt (BIDI) SFPS	To forskellige bølgelængder (f.eks. 1310/1490 nm)	Overfører og modtager data over en enkelt streng af fiberoptisk kabel.	Fiber til hjemmet (FTTH) applikationer
CWDM SFPS (grov bølgelængde Division Multiplexing)	Bredt fordelt bølgelængder (f.eks. 1270-1610 nm)	Tillader flere datakanaler over en enkelt fiberstreng ved hjælp af forskellige bølgelængder. Omkostningseffektivt for mellemstore afstande.	Metro Ethernet, virksomhedsnetværk
DWDM SFPS (tæt bølgelængdeafdeling multiplexing)	Tæt fordelt bølgelængder (f.eks. C-bånd 1530-1565 nm)	Tillader et betydeligt højere antal kanaler og større båndbredde over en enkelt fiber.	Langdistance-netværk med høj kapacitet

C. Specialiserede SFP -moduler

Foruden standard Ethernet -applikationer er SFP'er også tilpasset til andre netværksprotokoller.

1. Fiberkanal SFPS : Disse moduler er specifikt designet til Fiber Channel -netværk, der ofte bruges i lagerområdet netværk (SANS). De understøtter forskellige fiberkanalhastigheder (f.eks. 1G, 2G, 4G, 8G) og er afgørende for højhastighedsdataoverførsel mellem servere og lagerenheder.

2. Sonet/SDH SFPS : Synkron optisk netværk (SONET) og synkron digitalt hierarki (SDH) er standardiserede protokoller til transmission af digital information over optisk fiber. SFP'er er tilgængelige til at understøtte forskellige SONET/SDH-satser (f.eks. OC-3, OC-12, OC-48), hvilket muliggør deres anvendelse i telekommunikationsnetværk til tale- og datatransmission.

Iv. SFP vs. SFP vs. QSFP vs. OSFP

Efterhånden som netværkskrav fortsætter med at eskalere, har udviklingen af optiske transceivere ført til en familie af moduler, der hver især er designet til at understøtte gradvis højere datahastigheder. Mens SFP-moduler lagde grundlaget for kompakte, hot-pluggable transceivere, er der opstået efterfølgende iterationer for at imødekomme den umættelige efterspørgsel efter båndbredde. At forstå sondringerne mellem disse formfaktorer er afgørende for at designe og opgradere højtydende netværk.

Modultype	Fuldt navn	Typisk datahastighed	Nøgleegenskaber	Fælles applikationer
SFP	Lille formfaktor pluggable	1 Gbps	Kompakt, hot-pluggable, forgænger til SFP.	Gigabit Ethernet, 1G Fiber Channel, tilslutningsafbrydere/routere/servere.
SFP	Forbedret lille formfaktor pluggable	10 Gbps	Fysisk ens størrelse som SFP, højere hastighed, bevæger en vis signalkonditionering til at være vært.	10 Gigabit Ethernet, server-til-TOR-switch-links, inter-switch-links i datacentre.
QSFP	Quad lille formfaktor pluggable plus	40 Gbps	Transmitterer 4 x 10 Gbps baner, højere densitet end 4x SFP.	40 Gigabit Ethernet, Infiniband, højbåndbredde uplinks.
QSFP28	Quad lille formfaktor pluggbar 28	100 Gbps	Transmitterer 4 x 25 Gbps baner.	100 Gigabit Ethernet, sammenkoblinger af datacenter, kernenetværkslink.
QSFP56	Quad lille formfaktor pluggbar 56	200 Gbps	Overfører 4 x 50 Gbps PAM4 -baner.	200 Gigabit Ethernet, Next-Gen Data Center Networks.
QSFP-DD	Quad lille formfaktor pluggbar dobbeltdensitet	200/400/800 Gbps	Dobbeltvurderer elektriske baner til 8, lignende formfaktor som QSFP.	Ultra-høje densitetsdatacentre, cloud-netværk.
OSFP	Octal lille formfaktor pluggable	400/800 Gbps	Understøtter 8 elektriske baner, lidt større end QSFP-DD til bedre termisk styring.	Avanceret 400g og fremtidige 800G-implementeringer, hyperscale-datacentre.

E. Hvornår skal man bruge: applikationsscenarier og netværkskrav

Valget mellem SFP, SFP, QSFP og OSFP afhænger helt af de specifikke netværkskrav:

SFP (1 Gbps) : Ideel til traditionelle Gigabit Ethernet -forbindelser, ældre netværksudstyr og scenarier, hvor 1 Gbps båndbredde er tilstrækkelig, såsom basale kontortnetværk eller tilslutning af kantenheder.
SFP (10 Gbps) : Standarden for 10 Gigabit Ethernet. Vigtigt for at forbinde servere til top-of-rack (TOR) switches, inter-switch-links inden for et datacenter og virksomheds backbone-netværk, hvor 10 Gbps er det aktuelle hastighedskrav.
QSFP (40/100/200/400 Gbps) :
- QSFP (40 Gbps) : Brugt til aggregering af 10G-links, switch-to-switch-forbindelser og uplinks med høj båndbredde i datacentre.
- QSFP28 (100 Gbps) : Arbejdshesten til 100G-datacenterforbindelser, kernenetværkslink og serverforbindelse med høj densitet.
- QSFP56/QSFP-DD (200/400/800 Gbps) : Afgørende for hyperscale datacentre, skyudbydere og ekstremt høje båndbreddeapplikationer, hvor maksimal portdensitet og båndbredde er vigtigst.
OSFP (400/800 Gbps) : Brugt også til banebrydende 400G og fremtidige 800G-implementeringer, især hvor termisk styring og fremtidssikring er nøgleovervejelser, ofte i store datacentre og tjenesteudbydernetværk.

I resumé, når netværkshastighederne fortsætter med at fremskynde, spiller hver transceiverformfaktor en vigtig rolle i forskellige lag af netværksinfrastrukturen, hvilket sikrer, at kravene til båndbredde imødekommes effektivt og omkostningseffektivt.

V. Anvendelser af SFP -moduler

Den udbredte vedtagelse og kontinuerlige udvikling af SFP -moduler stammer fra deres kritiske rolle på tværs af en mangfoldig række netværksmiljøer. Deres alsidighed kombineret med deres evne til at understøtte forskellige hastigheder og afstande gør dem til uundværlige komponenter i næsten enhver facet af moderne digital infrastruktur.

A. Datacentre

Datacentre er måske de mest fremtrædende modtagere af SFP -teknologi. I disse høje densitet, høje båndbredde miljøer, er SFP'er afgørende for:

Serverforbindelse : Tilslutning af individuelle servere til top-of-Rack (TOR) switches, hvilket muliggør højhastighedsdataoverførsel til virtuelle maskiner, applikationer og opbevaring.
Inter-Switch Links (ISL) : Tilvejebringelse af høje båndbreddeforbindelser mellem forskellige lag af switches (f.eks. Adgang til aggregering, aggregering til kerne) inden for datacentret, hvilket sikrer hurtig dataflow på tværs af netværksstoffet.
Datacenter Interconnect (DCI) : Til tilslutning af geografisk separerede datacentre, der ofte bruger SFP'er med lang rækkevidde (som 1000Base-LX/LH eller ZX) eller højere hastighed QSFP-moduler til at bygge bro mellem afstande over enkelt-mode fiber.
Storage Area Networks (SANS) : Fiber Channel SFPS bruges specifikt i SANS til at forbinde servere til opbevaringsarrays, hvilket letter højhastigheds-datatilgang til kritiske applikationer.

B. Enterprise Networks (LAN/WAN)

SFP -moduler er grundlæggende for designet og driften af Enterprise Local Area Networks (LANS) og brede områdets netværk (WANS), fra små virksomheder til store virksomheder.

Campus rygrad : Tilslutning af bygninger eller forskellige afdelinger inden for et stort campusnetværk, ofte ved hjælp af SFP'er med enkelt-mode fiber til længere afstande.
Distribution og adgangslag : Tilvejebringelse af højhastigheds uplinks fra adgangslagetsafbrydere (tilslutning af slutbrugerenheder) til distributionslagsafbrydere, hvilket sikrer netværksydelse for et stort antal brugere.
Trådløst adgangspunkt Backhaul : I større implementeringer kan SFP'er bruges til at forbinde trådløse adgangspunkter med høj kapacitet til den kablede netværksinfrastruktur.
Tilslutning af ældre udstyr : 1000Base-T SFPS tillader moderne fiberoptiske switches at oprette forbindelse til ældre kobberbaserede enheder eller segmenter af netværket.

C. Telekommunikation (FTTH, Metro Ethernet)

Telekommunikationsindustrien er stærkt afhængig af SFP-moduler til levering af højhastighedstjenester til hjem og virksomheder.

Fiber til hjemmet (FTTH) : BIDI SFP'er bruges ofte i passive optiske netværk (PONS) til FTTH -implementeringer, hvilket tillader tovejskommunikation over en enkelt fiberstreng, hvilket reducerer fiberinstallationsomkostninger.
Metro Ethernet : SFPS, inklusive CWDM- og DWDM-varianter, er integreret i Metropolitan Area Networks (MANS), der gør det muligt for tjenesteudbydere at levere ethernet-tjenester med høj båndbredde i hele by- og forstæderområder. De giver mulighed for effektiv anvendelse af fiberinfrastruktur ved multiplexing af flere tjenester på en enkelt fiber.
Mobil backhaul : Tilslutning af cellulære basestationer til kernenettet, hvilket sikrer højhastighedsdataoverførsel til mobil kommunikation.

D. Storage Area Networks (SAN)

Som nævnt kort er SANS et kritisk applikationsområde til specialiserede SFP -moduler.

Fiberkanalforbindelse : Fiber Channel SFPS (f.eks. 1G, 2G, 4G, 8G, 16G Fiber Channel) er specifikt designet til Fiber Channel-protokollen, der er optimeret til højhastighedsdataoverførsel med lav latens mellem servere og delte lagerenheder. Disse moduler er vigtige for at sikre ydeevnen og pålideligheden af missionskritiske lagringssystemer.

E. Industrial Ethernet

Ud over traditionelle IT -miljøer findes SFP -moduler i stigende grad i industrielle omgivelser, hvor robuste og pålidelige netværk er afgørende for automatiserings- og kontrolsystemer.

Industrielle kontrolsystemer : Tilslutning af PLC'er (programmerbare logiske controllere), sensorer og aktuatorer i fremstillingsanlæg, smarte fabrikker og energitil.
Hårde miljøer : SFP'er i industriel kvalitet er designet til at modstå ekstreme temperaturer, vibrationer og elektromagnetisk interferens, hvilket sikrer stabil netværksdrift under udfordrende industrielle forhold.
Langdistanceforbindelse : Tilvejebringelse af pålidelig kommunikation over lange afstande inden for store industrielle komplekser, hvor kobberkabling ville være upraktisk eller modtagelig for interferens.

I det væsentlige, fra kernen på Internettet til fabriksgulvet, er SFP-moduler de usungne helte, der giver de nødvendige optiske og elektriske grænseflader, hvilket muliggør den sømløse, højhastighedsstrøm af data, der understøtter vores sammenkoblede verden.

Vi. Valg af det rigtige SFP -modul

Valg af det passende SFP-modul er en kritisk beslutning, der direkte påvirker netværksydelse, pålidelighed og omkostningseffektivitet. Med den store række SFP -typer tilgængelige, kræver det at foretage et informeret valg omhyggelig overvejelse af flere nøglefaktorer.

A. Kompatibilitetshensyn (leverandørlock-in, tredjepart SFPS)

Et af de mest afgørende aspekter, når man vælger et SFP -modul, er kompatibilitet.

Sælgerlock-in : Mange netværksudstyrsproducenter (f.eks. Cisco, Juniper, HP) implementerer proprietær kodning i deres transceivere, hvilket betyder, at deres enheder kan udsende advarsler eller endda nægte at operere med SFP'er fra andre leverandører. Denne praksis, kendt som leverandørlock-in, kan begrænse dine valg og øge omkostningerne.
Tredjeparts SFP'er : SFP-producenter af høj kvalitet i høj kvalitet producerer moduler, der er fuldt ud i overensstemmelse med MSA (multi-source-aftale) standarder og er kodet for at være kompatible med større netværksudstyrsmærker. Disse kan tilbyde betydelige omkostningsbesparelser uden at gå på kompromis med ydelsen, forudsat at de er hentet fra velrenommerede leverandører. Bekræft altid kompatibiliteten af tredjeparts SFP'er med din specifikke netværksenhedsmodel inden køb.

B. Netværkskrav (datahastighed, afstand, fibertype)

De grundlæggende tekniske krav i dit netværk dikterer den type SFP, der er nødvendig.

Datahastighed : Bestem den krævede båndbredde for dit link. Har du brug for 1 Gbps (SFP), 10 Gbps (SFP), 40 Gbps (QSFP), 100 Gbps (QSFP28) eller endda højere hastigheder (QSFP-DD, OSFP)? Dette er det primære filter til dit valg.
Afstand : Hvor langt fra hinanden er de to tilsluttede enheder?
- I korte afstande (f.eks. Inden for et rack eller et enkelt værelse) kan kobber SFP'er (1000Base-T) eller kort-rækkevidde fiber SFP'er (1000Base-SX) være tilstrækkelig.
- For mellemstore afstande (f.eks. Inden for en bygning eller campus) er lang rækkevidde fiber SFP'er (1000Base-LX/LH) almindelige.
- I forlængede afstande (f.eks. Mellem bygninger, på tværs af en by), kan der være nødvendigt med udvidet rækkevidde SFP'er (1000Base-Zx) eller DWDM SFP'er.
Fibertype :
- Multi-mode fiber (MMF) : Brugt til kortere afstande, typisk med SX SFP'er. Sørg for, at SFP matcher kernestørrelsen og modal båndbredde på dit MMF -kabel (f.eks. OM1, OM2, OM3, OM4, OM5).
- Enkelt-mode fiber (SMF) : Brugt i længere afstande, typisk med LX/LH, ZX, BIDI, CWDM eller DWDM SFP'er.

C. Miljøfaktorer (temperatur, industriel kvalitet)

Overvej det driftsmiljø, hvor SFP -modulet vil blive implementeret.

Temperaturområde : Standard SFP'er fungerer inden for kommercielle temperaturområder (0 ° C til 70 ° C). For implementeringer i ubetingede rum, udendørs kabinetter eller industrielle indstillinger kan du dog have brug for SFP'er i industriel kvalitet (ofte bedømt for -40 ° C til 85 ° C) for at sikre pålidelig drift under ekstreme temperatursvingninger.
Fugtighed og vibration : Selvom de er mindre almindelige, er nogle specialiserede SFP'er designet til at modstå højere fugtighedsniveauer eller vibrationer, hvilket kan være kritisk i visse industrielle eller udendørs applikationer.

D. Omkostninger vs. ydeevne

Afbalanceringsomkostninger og ydeevne er altid en overvejelse.

Præstationsbehov : Gå ikke på kompromis med ydeevnen, hvis din applikation kræver høj båndbredde og lav latenstid. Underspecificerende en SFP kan føre til netværksflaskehalse og dårlig brugeroplevelse.
Budgetbegrænsninger : Mens ægte OEM SFP'er kan være dyre, giver velrenommerede tredjepartsmuligheder ofte et omkostningseffektivt alternativ uden at ofre kvalitet eller ydeevne. Evaluer de samlede ejerskabsomkostninger, herunder potentielle fremtidige opgraderinger og vedligeholdelse.

E. Betydningen af DDM/DOM til overvågning

Digital Diagnostic Monitoring (DDM) eller Digital Optical Monitoring (DOM) er en vigtig funktion, der skal prioriteres, når man vælger SFP'er, især for kritiske links.

Overvågning i realtid : DDM/DOM giver netværksadministratorer mulighed for at overvåge nøgleparametre, såsom optisk transmissionseffekt, optisk modtagekraft, laserforspændingsstrøm, temperatur og forsyningsspænding i realtid.
Proaktiv fejlfinding : Disse data er uvurderlige til at identificere potentielle problemer, før de forårsager netværksstop (f.eks. Nedbrydende optisk kraft, der indikerer et beskidt stik eller svigtende modul).
Forudsigelig vedligeholdelse : Ved at spore tendenser i SFP -ydeevne kan administratorer planlægge vedligeholdelse proaktivt og forhindre uventet nedetid.
Link budgetanalyse : DDM -data hjælper med at verificere det optiske linkbudget og sikre, at signalstyrken er inden for acceptable grænser for pålidelig kommunikation.

Ved omhyggeligt at evaluere disse faktorer kan netværksfagfolk vælge de mest passende SFP -moduler, der opfylder deres specifikke tekniske krav, budgetbegrænsninger og operationelle krav, hvilket sikrer en robust og effektiv netværksinfrastruktur.

Vii. Installation og vedligeholdelse

Korrekt installation og flittig vedligeholdelse er afgørende for at maksimere levetiden og sikre den pålidelige ydelse af SFP -moduler inden for dit netværksinfrastruktur. Mens SFP'er er designet til brugervenlighed, kan overholdelse af bedste praksis forhindre almindelige problemer og udvide deres operationelle effektivitet.

A. Bedste praksis til installation

Installation af et SFP-modul er generelt ligetil på grund af dets hot-pluggable design, men et par nøglepraksis skal altid følges:

Håndtere med omhu : SFP -moduler, især deres optiske grænseflader, er følsomme komponenter. Håndter dem altid ved deres metalhus og undgå at røre ved den optiske port eller de elektriske stifter.
Renlighed er vigtigst : Inden du indsætter en SFP eller tilslutter et fiberoptisk kabel, skal du sikre dig, at både SFP's optiske port og fiberstik-slutflader er rene. Selv mikroskopiske støvpartikler kan nedbryde optisk ydeevne markant. Brug specialiserede fiberoptiske rengøringsværktøjer (f.eks. Fnugfri klude og rengøringsvæske eller rengøringsmidler med et klik).
Korrekt orientering : De fleste SFP'er har en bestemt orientering til indsættelse. Sørg for, at modulet er justeret korrekt med porten på netværksenheden. Det skal glide glat ind med et blidt skub, indtil det klikker på plads. Tving aldrig en SFP ind i en port.
Fastgør låsen : Når SFP's låsemekanisme (hvis den er til stede), når den er indsat, er korrekt engageret i at sikre den i havnen. For fiberoptiske SFP'er skal du tilslutte LC -fiberstik (er), indtil de klikker sikkert ind i modulets optiske porte.
Match transceiver og fibertyper : Kontroller altid, at SFP-modulet (f.eks. Multi-mode eller enkelt-mode) matcher den type fiberoptiske kabel, der bruges. Uoverensstemmende komponenter vil føre til linkfejl.
ESD -beskyttelse : Brug altid antistatiske forholdsregler (f.eks. En ESD-håndledsrem), når du håndterer SFP'er for at forhindre skader fra elektrostatisk udladning.

B. Fejlfinding af fælles SFP -problemer

På trods af ordentlig installation kan der undertiden opstå problemer. Her er almindelige SFP-relaterede problemer og indledende fejlfindingstrin:

1. Link ned : Dette er det mest almindelige problem, der angiver ingen aktiv forbindelse.

Kontroller fysiske forbindelser : Sørg for, at begge ender af fiber- eller kobberkablet er sikkert forbundet til SFP'erne, og at SFP'erne sidder fuldt ud i deres respektive porte.
Bekræft SFP -kompatibilitet : Bekræft, at begge SFP'er er kompatible med hinanden (f.eks. Samme hastighed, bølgelængde og fibertype) og med de netværksenheder, de er tilsluttet.
Undersøg fiber/kabel : Kontroller for enhver synlig skade på det fiberoptiske kabel (kinks, snit) eller kobberkabel.
Rene stik : Dirty Fiber End-Faces er en hyppig årsag til linkproblemer. Rengør både SFP's optiske port og fiberstik.
Byt komponenter : Prøv om muligt at bytte SFP med en kendt god, eller prøv SFP i en anden port på kontakten. Prøv også et andet fiberkabel.
Kontroller DDM/DOM -data : Hvis du er tilgængelig, skal du bruge DDM/DOM til at kontrollere optisk transmission og modtage effektniveauer. Lav modtagekraft indikerer ofte et beskidt stik, en defekt fiber eller et problem med den transmitterende SFP.
Portkonfiguration : Sørg for, at switchporten er aktiveret og korrekt konfigureret (f.eks. Hastighed, duplexindstillinger).

2. CRC -fejl (cyklisk redundanscheckfejl) : Disse indikerer ødelagte datapakker, ofte på grund af signalintegritetsproblemer.

Beskidte stik : En primær årsag. Rengør alle optiske forbindelser grundigt.
Defekt fiber : Beskadiget eller fiber af dårlig kvalitet kan introducere fejl. Test eller udskift fiberen.
Problemer med afstand/dæmpning : Linket kan være for langt for SFP -typen, eller der kan være overdreven signaltab (dæmpning) i fiberen. Kontroller linkbudgettet og DDM -værdierne.
Defekt SFP : Selve SFP kan være defekt. Prøv at bytte det.

3. Magtproblemer : SFP -modul, der ikke genkendes eller viser lav effekt.

Utilstrækkelig strøm fra værten : Sørg for, at netværksenhedsporten leverer tilstrækkelig strøm.
Defekt SFP : SFP i sig selv tegner måske for meget magt eller er defekt.
Overophedning : Hvis SFP overophedes, kan det reducere effekten eller lukke ned. Sørg for korrekt luftstrøm omkring netværksenheden.

C. Rengøring og pleje af optiske grænseflader

De optiske grænseflader mellem SFP'er og fiberstik er ekstremt følsomme over for forurening. En enkelt støvpartikel kan blokere eller sprede lys, hvilket fører til betydeligt signaltab og ydelsesnedbrydning.

Rengør altid inden du forbinder : Gør det til en standardpraksis at rengøre fiberendommer og SFP-porte, hver gang du forbinder dem.
Brug ordentlige rengøringsværktøjer : Invester i høj kvalitet, fnugfrit fiberoptiske rengøringsvisker, rengøringsvæske (f.eks. Isopropylalkohol specifikt til fiberoptik) eller dedikerede fiberrensere med et klik.
Brug aldrig trykluft : Trykluft kan skubbe forurenende stoffer længere ind i stikket eller SFP -porten.
Hold støvhætter på : Når du ikke er i brug, skal du altid holde de beskyttende støvkapper på både SFP -moduler og fiberoptiske kabler for at forhindre forurening.

D. Sikkerhedsovervejelser (laser sikkerhed)

SFP -moduler bruger lasere til optisk transmission, hvilket kan udgøre en sikkerhedsrisiko, hvis den håndteres forkert.

Usynlig laserstråling : Det lys, der udsendes af fiberoptiske transceivere, er ofte usynligt for det menneskelige øje, hvilket gør det særligt farligt.
Se aldrig direkte ind i en optisk port : Se aldrig direkte ind på en aktiv SFPs optiske port eller slutningen af et tilsluttet fiberoptisk kabel. Dette kan forårsage alvorlig og permanent øjenskade.
Følg sikkerhedsmærker : Overhold altid lasersikkerhedsadvarsler og etiketter på SFP -modulerne og netværksudstyret.
Brug korrekt udstyr : Ved test eller fejlfinding, skal du bruge en optisk effektmåler eller andet passende udstyr designet til fiberoptisk test snarere end direkte visuel inspektion.

Ved at følge disse installationsretningslinjer og forståelse af almindelige fejlfindingstrin kan netværksadministratorer sikre levetiden og spidserne af deres SFP -moduler, hvilket bidrager til et stabilt og effektivt netværk.

Viii. Fremtidige tendenser inden for SFP -teknologi

Verden af netværk er i en evigvarende evolutionstilstand, drevet af den nådeløse efterspørgsel efter højere båndbredde, lavere latenstid og større effektivitet. SFP -teknologi, der er i spidsen for optisk forbindelse, tilpasser sig kontinuerligt til disse krav. Flere centrale tendenser former fremtiden for SFP -moduler og deres mere avancerede kolleger.

A. Højere hastigheder (f.eks. SFP-DD)

Den mest fremtrædende tendens er det kontinuerlige skub for højere datahastigheder. Da 100 Gbps og 400 Gbps netværk bliver mere almindelige, ser industrien allerede mod den næste generation af hastigheder.

800 Gbps og videre : Moduler som QSFP-DD (Quad Small Form-Factor Pluggable Double Density) og OSFP (Octal Small Form-Factor Pluggable) fører ladningen for 400 Gbps og udvikles aktivt for 800 Gbps og endda 1,6 Tbps. Disse fremskridt opnås ved at øge antallet af elektriske baner og anvende mere komplekse moduleringsordninger (som PAM4).
SFP-DD (lille formfaktor pluggbar dobbeltdensitet) : Dette er en voksende formfaktor, der sigter mod at bringe højere densiteter og hastigheder (f.eks. 50 Gbps, 100 Gbps) til den traditionelle SFP -formfaktor ved at fordoble antallet af elektriske baner. Dette giver mulighed for større båndbredde inden for det velkendte SFP-fodaftryk, der tilbyder en overbevisende opgraderingsvej til eksisterende SFP-baseret infrastruktur.

B. Integration med avancerede funktioner

Fremtidige SFP -moduler handler ikke kun om hastighed; De inkorporerer også mere intelligens og avancerede funktionaliteter.

Forbedret DDM/DOM : Mens DDM/DOM allerede er almindelig, kan du forvente, at mere sofistikerede realtidsdiagnostik, forudsigelsesanalyse og endda selvhelende kapaciteter skal integreres i transceivere. Dette giver mulighed for endnu mere granulær overvågning og proaktiv netværksstyring.
Sikkerhedsfunktioner : Efterhånden som netværkssikkerhed bliver vigtigst, kan transceivere omfatte indlejrede sikkerhedsfunktioner, såsom krypteringsfunktioner eller forbedrede godkendelsesmekanismer, for at beskytte data på det fysiske lag.
Lavere strømforbrug : Med den stigende densitet af netværksudstyr og stigende energiomkostninger er effektive effektivitet et kritisk designmål. Fremtidige SFP'er vil fortsat fokusere på at reducere strømforbruget pr. Bit, hvilket bidrager til grønnere datacentre og lavere driftsudgifter.

C. rolle i 5G- og IoT -netværk

Spredning af 5G trådløs teknologi og den enorme udvidelse af Internet of Things (IoT) skaber hidtil uset krav til netværksinfrastruktur, og SFP -moduler spiller en vigtig rolle i at muliggøre disse transformationer.

5G backhaul : SFP- og QSFP-moduler er vigtige for de høje båndbredde-backhaul-forbindelser, der forbinder 5G-basestationer til kernenetværket. Efterhånden som 5G-netværk udvikler sig, vil SFP'er med højere hastighed være afgørende for at håndtere den enorme datatrafik genereret af forbedret mobil bredbånd, ultra-pålidelig kommunikation med lav latens og massiv maskine-type kommunikation.
Edge computing : Stigningen af kantberegning, der bringer behandlingen tættere på datakilden, er meget afhængig af højhastigheds, pålidelig forbindelse. SFP'er er grundlæggende i Connecting Edge -datacentre og -enheder, hvilket sikrer lav latenstid for kritiske IoT -applikationer.
Industrial IoT (IIoT) : I industrielle omgivelser muliggør robuste og højhastigheds-SFP-moduler implementering af IIoT-sensorer og enheder, hvilket letter dataindsamling og kontrol i realtid for smarte fabrikker og automatiserede systemer.

D. Fortsat miniaturisering og effekteffektivitet

Tendensen mod mindre formfaktorer og reduceret strømforbrug vil fortsætte.

Mindre fodaftryk : Mens SFP'er allerede er kompakte, vil drevet til højere portdensitet fortsat skubbe til endnu mindre transceiver -design, hvilket giver producenter af netværksudstyr mulighed for at pakke mere forbindelse til mindre plads.
Energieffektivitet : Forskning og udvikling er fokuseret på at optimere de optiske og elektriske komponenter inden for SFP'er for at forbruge mindre strøm, mens de opretholder eller øger ydelsen. Dette er afgørende for håndtering af varmeafledning i miljøer med høj densitet og reduktion af kulstofaftrykket af datacentre.

Afslutningsvis er SFP -teknologi langt fra statisk. Det er et dynamisk felt, der fortsætter med at innovere, skubber grænserne for hastighed, effektivitet og intelligens til at imødekomme de stadigt voksende krav fra vores sammenkoblede verden, fra hyperscale-datacentre til de længste rækkevidde af 5G og IoT-netværk.

Ix. Konklusion

A. sammenfattelse af SFP's betydning og alsidighed

Gennem denne artikel har vi udforsket den mangefacetterede verden af SFP -moduler, fra deres grundlæggende rolle i moderne netværk til deres komplicerede anatomi og forskellige applikationer. Vi begyndte med at genkende SFP'er som "rygrad" af forbindelse, hvilket muliggjorde den sømløse konvertering af elektriske signaler til optiske impulser og omvendt. Deres hot-pluggable, kompakte og alsidige natur har gjort dem til uundværlige komponenter i stort set hvert netværksmiljø.

Vi dykkede ind i de forskellige typer og kategoriserede dem efter datahastighed (100Base, 1000Base), bølgelængde/afstand (SR, LR, ER, BIDI, CWDM/DWDM) og specialiserede applikationer (Fiber Channel, SONET/SDH). Udviklingen fra GBIC til SFP og derefter til højere hastighedsvarianter som SFP, QSFP og OSFP fremhæver industriens kontinuerlige drivkraft for større båndbredde og effektivitet. Vi så, hvordan disse moduler er kritiske på tværs af datacentre, virksomhedsnetværk, telekommunikation, lagerområde-netværk og endda industrielle omgivelser, hvilket giver de nødvendige grænseflader til højhastighedsdataflow.

Desuden undersøgte vi de afgørende overvejelser for at vælge den rigtige SFP, understrege kompatibilitet, netværkskrav, miljøfaktorer og den uvurderlige rolle af DDM/DOM til overvågning. Endelig dækkede vi den bedste praksis til installation, fejlfinding af fælles problemer og vigtigheden af omhyggelig rengøring og lasersikkerhed.

B. Endelige tanker om dens rolle i at udvikle netværkslandskaber

SFP -modulet er i dets forskellige iterationer mere end bare et stykke hardware; Det er et vidnesbyrd om den modularitet og tilpasningsevne, der kræves i en stadigt accelererende digital verden. Dens evne til at give fleksibel, skalerbar og omkostningseffektiv forbindelse har gjort det muligt for netværksinfrastrukturer at udvikle sig uden konstant, forstyrrende eftersyn. Når vi ser på fremtiden, tendenserne mod endnu højere hastigheder (800 Gbps og videre med SFP-DD, QSFP-DD, OSFP), integrationen af avancerede funktioner som forbedret diagnostik og sikkerhed og deres pivotal rolle i at muliggøre 5G og IoT-netværk, spredes den vedvarende relevans og fortsatte innovation inden for SFP-teknologi.

Disse små, men alligevel magtfulde, transceivere vil fortsat være kernen i vores sammenkoblede verden, hvilket tavs letter de massive datastrømme, der driver alt fra cloud computing til autonome systemer.

C. Opfordring til handling/yderligere læsning

Forståelse af SFP -moduler er et grundlæggende trin for alle, der er involveret i netværksdesign, implementering eller vedligeholdelse. For at uddybe din viden skal du overveje at udforske:

Specifikke MSA -dokumenter : For detaljerede tekniske specifikationer.
Sælgerkompatibilitetsmatrixer : At sikre problemfri integration med dit eksisterende udstyr.
Fiberoptiske kablingstandarder : At forstå nuancerne af forskellige fibertyper og deres indflydelse på SFP -ydeevne.
Emerging Transceiver Technologies : Hold øje med udviklingen i 800 g og videre for at holde sig foran kurven i netværksudvikling.
